گازرسانی به صنایع و مجتمع های مسکونی جزو تخصصی ترین مسائل تاسیسات می باشد که نیاز به توجه ویژه دارد و رعات اصول و استاندارد در این حوزه ریسک پروژه های شما را کاهش داده و پایداری تاسیسات شما را تضمین می کند.

حال وقت آن رسیده که توضیحاتی راجع به تاسیسات گازرسانی خدمت شما عرض کنیم.

تاسیسات گازرسانی

تاسیسات گاز رسانی یکی از مهمترین شاخه های تاسیسات است که برای حمل و نقل سوخت های گازی و توزیع مناسب آن بین مصرف کنندگان کاربرد دارد. عنصر اصلی این سیستم تامین گاز است.

از این رو بسته به نوع گازرسانی، تاسیسات مختلفی وجود دارند که شامل موارد زیر می شود:

۱.تاسیسات گازرسانی صنعتی

۲.تاسیسات گازرسانی شهری

۳.تاسیسات گازرسانی پزشکی

تاسیسات گازرسانی

اگر نیاز به مشاوره ، طراحی و اجرای پروژه گازرسانی خود دارید اینجانب سید علی موسوی مهندس مشاور این حوزه اینجا هستم تا شما رو راهنمایی کنم تا پروژه خودتون رو به نحو احسن انجام بدید.

اگر نیاز به اطلاعات بیشتری دارید پس با ما همراه باشید تا در مقاله زیر با انواع تاسیسات گازی، اهمیت و کاربردهای آن بیشتر آشنا شوید:

اهمیت پیاده سازی سیستم انتقال گاز

گاز طبیعی کاربردهای گسترده ای دارد و می توان از این گاز برای تامین فرآیندهای صنعتی، تجاری و مسکونی و حتی پزشکی استفاده نمود.

علاوه بر کاربردهای متعدد موجود، هر روز استفاده های جدیدتری از گاز طبیعی کشف می شود که بر اهمیت ای حوزه می افزاید.

بخشی از این کاربردها شامل موارد زیر می شوند:

۱.به عنوان سوخت در نیروگاه ها برای تولید برق استفاده می شود.

۲.به عنوان یک گاز طبیعی تمیز و ایمن، در مشاغل و خانه ها در سیستم گرمایشی، پخت و پز و غیره مورد استفاده قرار می گیرد.

۳.این گاز با ایجاد انرژی، عناصر پایه را برای طیف گسترده ای از محصولات از جمله پلاستیک، پارچه و کود فراهم میکند.

با توجه به مواردی که ذکر گردید پخش و انتقال گاز طبیعی از اهمیت بسیار بالایی برخوردار است چرا که کوچکترین نشت یا شکستگی و یا ایجاد مشکل در انتقال این گاز می تواند خساراتی جبران ناپذیر را به بار بیاورد.

تاسیسات انتقال و گاز رسانی گاز طبیعی می بایست به صورت تخصصی کارشناسی شده و بر پایه علوم مهندسی پیاده سازی و اجرا شوند تا احتمال ایجاد حادثه را به صفر نزدیکتر کند.

سیستم انتقال گاز

دامنه فعالیت سیستم انتقال گاز طبیعی

دامنه فعالیت تاسیسات گازرسانی بسیار گسترده می باشد و از ابتدای فرآیند استخراج گاز طبیعی تا تاسیسات داخلی منازل مسکونی را در بر می گیرد.

پس از فرآیند تولید در چاه های نفت و گاز، انتقال در بالاترین سطح مدیریت منابع گازی و گازرسانی قرار می گیرد که توسط تاسیسات انتقال گاز ( مانند لوله های انتقال گاز ) به پالایشگاه انتقال می یابد.

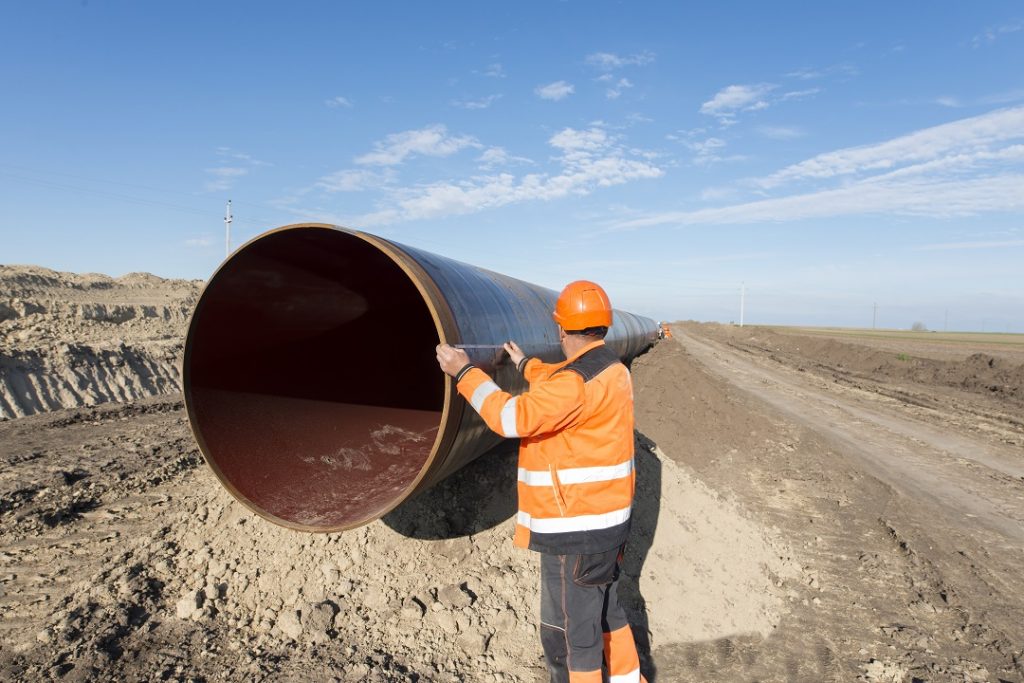

لوله های انتقال گاز طبیعی

پس از این مرحله گاز وارد نیروگاه ها و شرکت های مختلف گازرسانی صنعتی و شهری می شود اما در این مرحله و در شرایط مختلف ممکن است از ایستگاه های تقویت فشار نیز عبور کند.

همچنین برای انتقال و گازرسانی در قسمتهای مختلف ممکن است از انبارهای انبوه نیز استفاده گردد.

به عنوان مثال گاز LPG ازطریق کامیون های تحویل سیلندر LPG تانکرهای انبوه LPG به دست مصرف کنندگان نهایی می رسد.

تجهیزات تاسیسات گازرسانی

بسته به نوع انتقال گاز، تجهیزات در این تاسیسات متفاوت هستند ولی در بخشی از آنها در اکثر مواقع تجهیزات زیر مورد استفاده قرار می گیرند که شامل موارد زیر می شوند:

۱.لوله های انتقال که از انواع زیر تشکیل شده است:

لوله پلی اتیلن

لوله درزدار و بدون درز فولادی

۲.رگولاتور

۳.فیلترها

۴.فشارسنج گاز

۵.اتصالات عایقی

۶.سیستم ارتباطات برای حمل و نقل و توزیع گازهای تحت فشار و فشار متوسط

۷.گازمتر یا کنتورهای فشار گاز

۸.کنترل های اتوماتیک

۹.اتصالات خاموش ( مانند شیرهای دروازه و آب بندی، قفل خاموش و شیرهای خاموش)

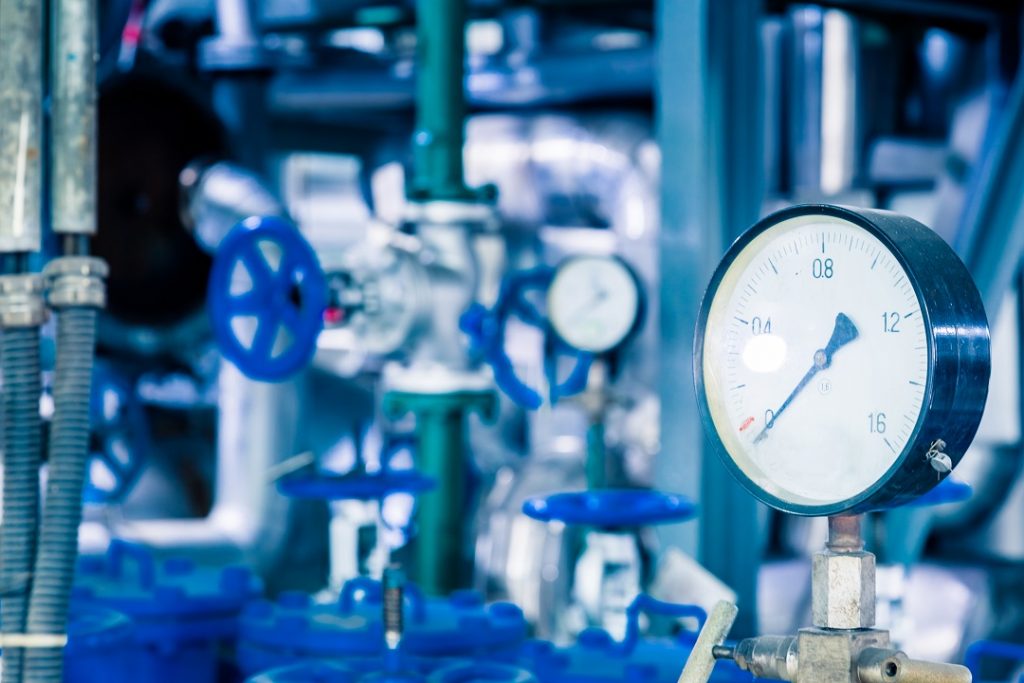

فشار سنج گاز در تاسیسات یک کارخانه

تاسیسات گاز رسانی شهری

هنگامی که گاز طبیعی از یک تامین کننده به منازل ما برسد از ایستگاه های گازرسانی شهری عبور می کند که به دلایل ایمنی در آن عطر و بوی قوی به آن اضافه می شود تا در صورت نشت گاز متوجه آن شویم.

ایستگاه های گازرسانی شهری همچنین فشار گاز را کاهش می دهند زیرا گاز طبیعی از خط لوله بزرگتر وارد خط لوله گاز کوچکتر شهری می شود.

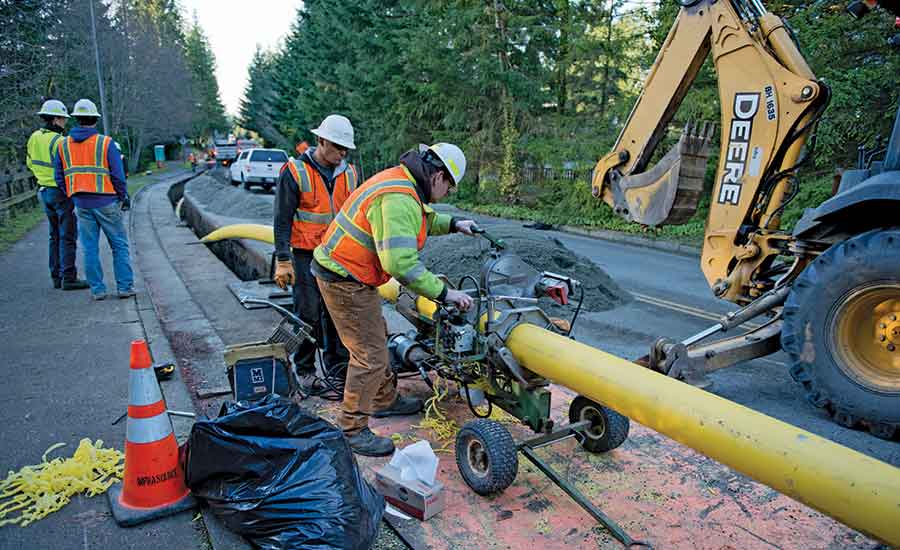

گازرسانی شهری توسط مامورین گاز

کلیه تاسیسات گاز رسانی شهری در زیر زمین دفن می شوند.

سیستمهای لوله کشی گاز در زیر زمین در درجه اول در شرکت های عمومی و صنعتی کاربرد فراوان دارد.

سیستم های لوله کشی گاز زیر زمینی از فولاد زیرزمینی و همچنین خطوط لوله اصلی گاز از عایق بندی ضد خوردگی در برابر خوردگی و جریان های خارجی محافظت می شوند.

جهت ایجاد ایمنی بیشتر در تاسیسات گازرسانی شهری از روش های گوناگون محافظت الکتریکی ( روش های کاتدی، زمینی، آسترهای محافظ) نیز استفاده می شود.

قطر خط لوله گاز مطابق محاسبات هیدرولیکی تعیین می گردد که کلیه مصرف کنندگان را در زمان مصرف حداکثر گاز در نظر می گیرد.

عمق تاسیسات لوله کشی گاز شهری در زیر زمین به میزان انجماد خاک و میزان خشک شدن گاز برای انتقال بستگی دارد.

مطابق آیین نامه های موجود در حال حاضر، خطوط لوله گاز باید زیر عمق متوسط ​​انجماد خاک و به منظور محافظت از خط لوله گاز از آسیب دیدگی وسایل نقلیه در عمق متناسب با فشار قرار گیرند.

تاسیسات گاز رسانی شهری از قسمتهای مختلف تشکیل شده است که عبارتند از:

۱.پایانه های کاهش گاز

تنظیم کننده فشار جهت پیشگیری از فشار مداوم به قطعات و تجهیزات

۲. تاسیسات ذخیره گاز (مخازن سوخت)

این تاسیسات میزان مصرف نامنظم روزانه گاز (عمدتا برای مقاصد شهری و داخلی) را جبران می کند.

تاسیسات و منابع ذخیره گاز طبیعی

۳.سیستم های توزیع گاز

تاسیسات توزیع گاز به منظور انتقال گاز از نقاط توزیع و ایستگاه های توزیع شهری و از تاسیسات ذخیره سوخت به مناطق مصرفی طراحی شده اند.

خطوط سرویس گاز که از طریق آن گاز مستقیما به مصرف کنندگان عرضه می شود، به ساختمان ها و سازه ها می رود.

در داخل ساختمان ها گاز توسط سیستم های لوله کشی و تاسیسات گاز رسانی داخلی توزیع می شود.

در سیستم های توزیع گاز شهری، گاز تحت فشار مشخصی به مشتری تحویل داده می شود.

سیستم های لوله کشی گاز مسکونی با لوله های فولادی اتصال جوش داده شده اند.

همچنین اتصالات فلنج و رزوه ای برای اتصال وسایل گازسوز به سیستم لوله کشی گاز استفاده می شود.

ساختمان های مسکونی و عمومی و شرکت های کوچک عمومی به تاسیسات توزیع گاز کم فشار متصل هستند.

تاسیسات فشار متوسط ​​و فشار بالا خطوط لوله گازسوز شرکت های صنعتی و عمده عمومی را از طریق نقاط توزیع محلی و تاسیسات تنظیم کننده گاز تغذیه می کنند.

همچنین تاسیسات گاز رسانی فشار قوی برای تحویل گاز به انبارها و شرکت های بزرگ صنعتی طراحی شده اند.

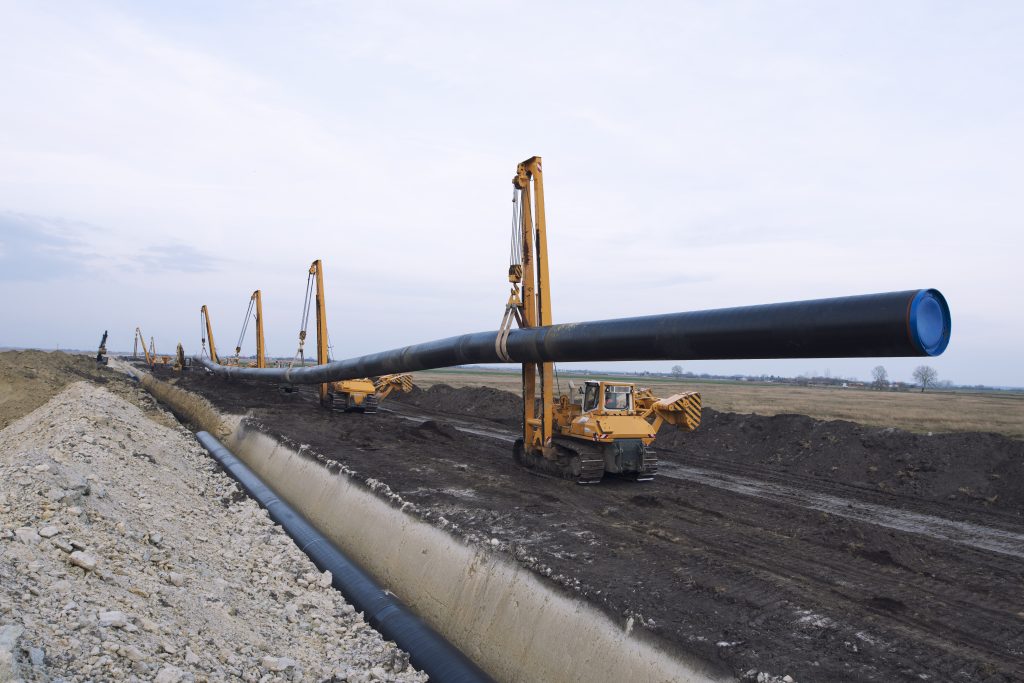

نصب لوله انتقال گاز شهری

تاسیسات گاز رسانی صنعتی

انتقال گاز برای مصارف صنعتی همیشه از طریق خطوط انتقال صورت نمی گیرد و بسته به نیاز آن صنعت روش های مختلفی برای تامین گازهای مورد نیاز وجود دارد. به عنوان مثال برخی از شرکت های صنعتی تنها به نوع خاصی از گاز (آرگون، نیتروژن، اکسیژن و…) به صورت محدود نیاز دارند.

در این حالت از ظروف سیلندر و مایعات برای انتقال و تامین گاز برای آن ها استفاده می شود.

گاز مورد نیاز از انبارها به کپسول های نگهدارنده انتقال می یابد و یا در مخازن بزرگ روی تریلرها به صنایع تحویل داده می شود.

اما تحت شرایطی و برای مشتریانی که روزانه حجم بسیار زیادی این گازها و یا گازهای شهری به عنوان سوخت مصرف می کنند ایده آل است که از تاسیسات انتقال گاز استفاده کنند.

معمولا در این شرایط نیز خطوط انتقال زیر زمین قرار می گیرند که

به تاسیسات داخلی شرکت منتهی می شوند.

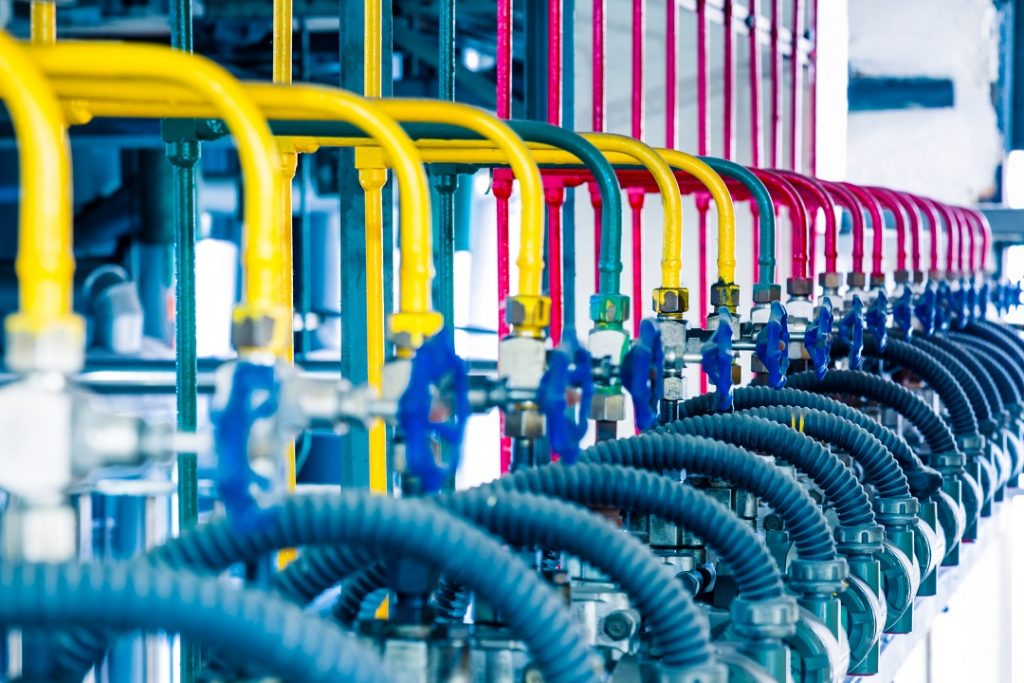

تاسیسات گاز رسانی صنعتی

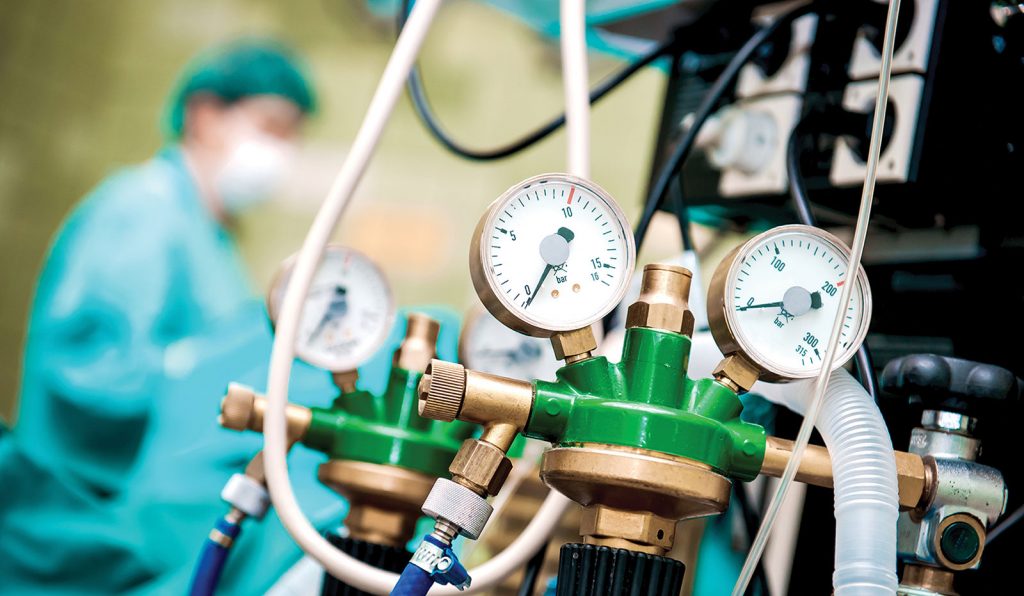

تاسیسات گاز رسانی پزشکی

از تاسیسات تامین گاز پزشکی در بیمارستان ها و سایر مراکز بهداشتی درمانی برای تهیه گازهای تخصصی و مخلوط های گازی به بخش های مختلف استفاده می شود.

محصولاتی که توسط چنین سیستم هایی ارائه می شوند شامل موارد زیر است:

اکسیژن

هوا پزشکی

اکسید نیتروژن

نیتروژن

دی اکسید کربن

خلاء پزشکی

سیستم اصلاح گاز بیهوشی (ISO)

سیستم های گاز رسانی پزشکی معمولا در تمامی مناطق مانند بخش عمومی، سالن های عملیاتی، واحدهای مراقبت ویژه، اتاق های ریکاوری یا اتاق های اصلی درمان قرار دارند.

تجهیزات از طریق پریز یا واحدهای ترمینال (ISO) به سیستم لوله کشی گاز پزشکی متصل می شوند.

تاسیسات گاز رسانی پزشکی
